工業用水道施設の紹介と機能の説明

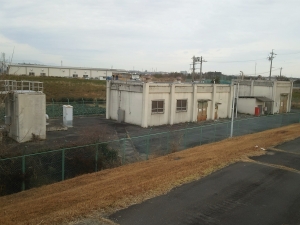

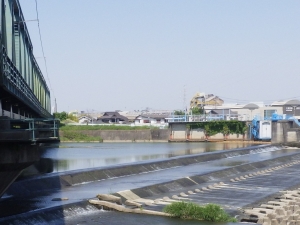

1.取水所

 河川から、表流水や伏流水を取水する施設です。

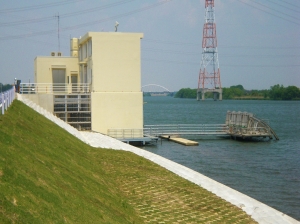

千本松原取水所 町屋頭首工
千本松原取水所(桑名市・長良川) 安永取水所(桑名市・員弁川)
木造取水所 新屋敷取水所
木造取水所(津市・雲出川) 新屋敷取水所(松阪市・櫛田川)

2.沈砂池

 沈砂池では、河川から取水した原水に混入している砂や、比較的大きなごみ等を除去しています。

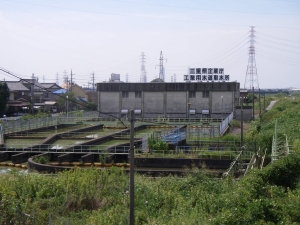

野代ポンプ所沈砂池 安永取水所沈砂池
野代導水ポンプ所(桑名市・長良川)の沈砂池 安永取水所(桑名市・員弁川)の沈砂池

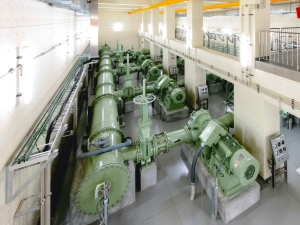

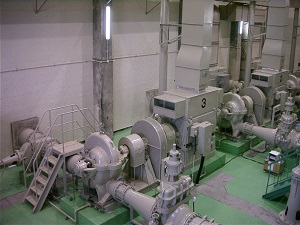

3.導水ポンプ所

 河川から取水した原水を、ポンプで加圧して、高台にある浄水場まで届けるための施設です。

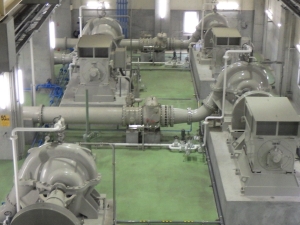

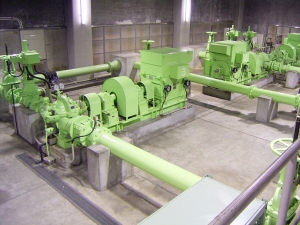

野代導水ポンプ所のポンプ設備 安永取水所のポンプ設備
野代導水ポンプ所のポンプ設備 安永取水所のポンプ設備

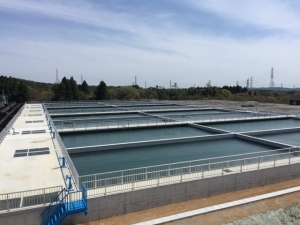

4.浄水場

 浄水場では、薬品(硫酸バンド:凝集剤)を注入し、沈でん池で時間をかけてゆっくりと不純物を沈でん除去しています。なお、工業用水道では、上水と異なり、ろ過処理や消毒(滅菌)処理は行っていません。

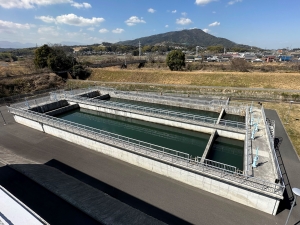

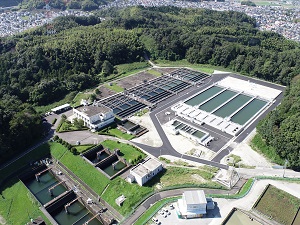

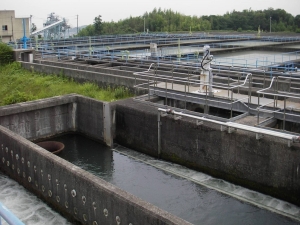

沢地浄水場(桑名市・長良川) 伊坂浄水場(四日市市・員弁川)
沢地浄水場(桑名市・長良川) 伊坂浄水場(四日市市・員弁川)
山村浄水場(四日市市・木曽川用水)
山村浄水場(四日市市・木曽川用水)

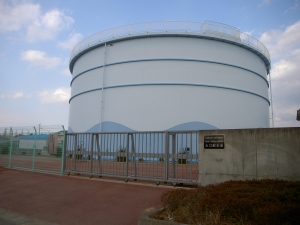

5.配水池

 配水池は、給水量の時間変動を調整するほか、非常時にも、一定時間は給水量や給水水圧を維持するための施設であり、主に高台に設置しています。

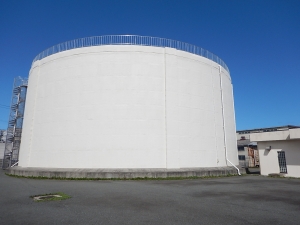

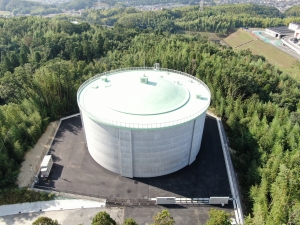

垂坂配水池(四日市市) あのつ配水池(津市)
垂坂配水池(四日市市) あのつ配水池(津市)
高茶屋配水池(津市) 大口配水池(松阪市)
高茶屋配水池(津市) 大口配水池(松阪市)

6.加圧ポンプ所

 高台に位置するユーザーへは、加圧ポンプ所で加圧して給水しています。

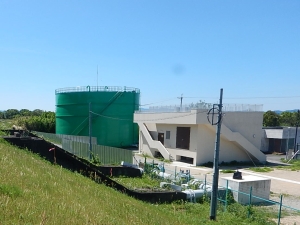

大矢知加圧ポンプ所(四日市市) 長太加圧ポンプ所(鈴鹿市)
大矢知加圧ポンプ所(四日市市) 長太加圧ポンプ所(鈴鹿市)

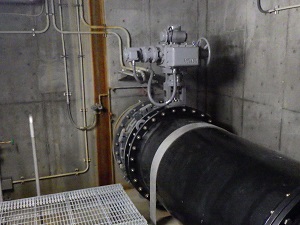

7.流量(圧力)調整弁

 流量調整弁は、ユーザーの水使用量の状況に応じて、流量や給水水圧を調整し安定的に給水するための施設です。

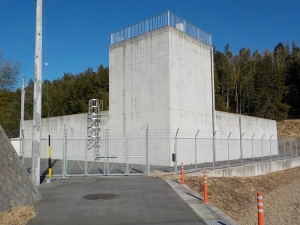

新羽津流量調整弁室(四日市市)
       新羽津流量調整弁室(四日市市)

8.配水管(水管橋)

 浄水場で処理された水は、地中(主に道路)に埋設された配水管によりユーザーへ給水されます。
 また、河川や鉄道等を横断するため、地上に露出した水管橋を架設しています。

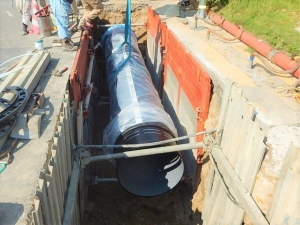

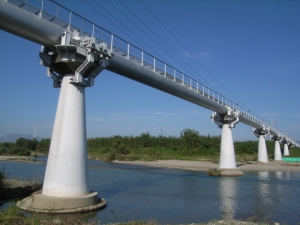

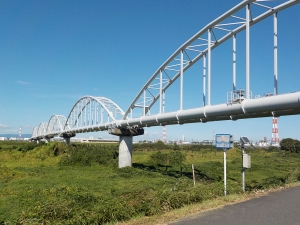

配水管(φ900mm)布設状況 員弁川水管橋(桑名市)
配水管(φ900mm)布設状況 員弁川水管橋(桑名市)

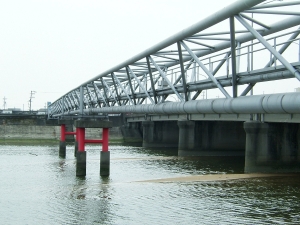

鈴鹿川第2水管橋 安濃川水管橋
鈴鹿川第2水管橋(四日市市) 安濃川水管橋(津市)
