広域連携による支援の概要
関東と東海地域の公的試験研究機関が広域連携し、航空機産業における課題解決や、航空機産業への参入を目指す企業の皆様を、部品や製品の評価技術等の面から支援しています。

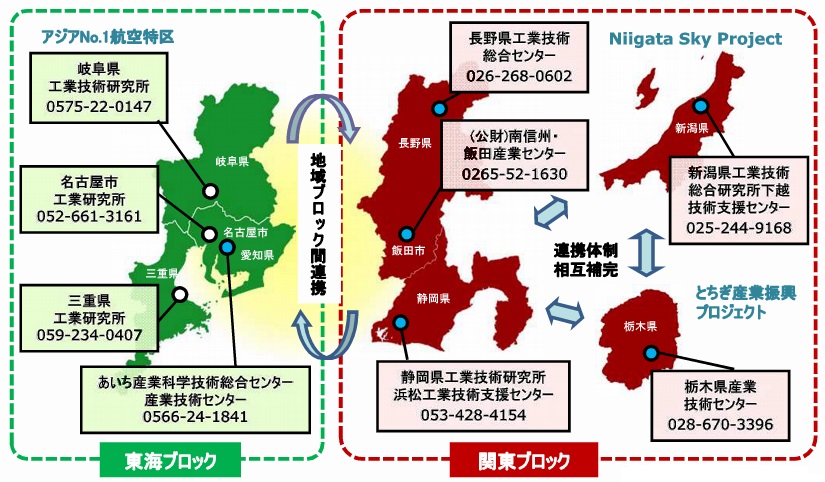

広域連携イメージ図

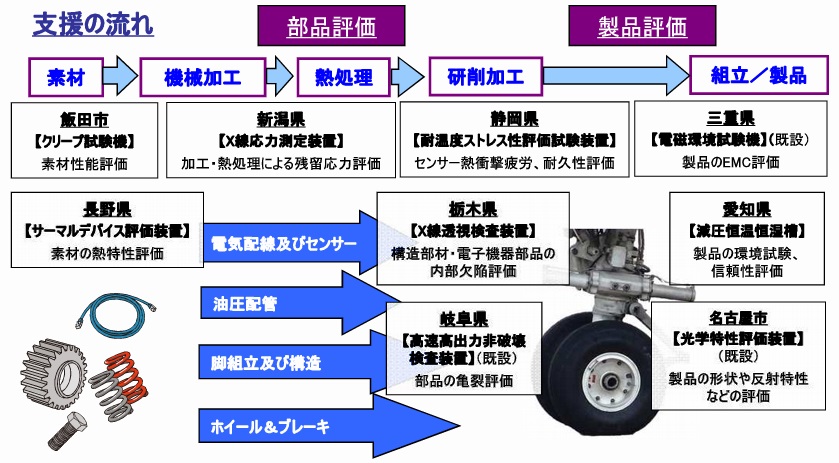

技術支援の流れ
課題解決を支援する主な機器
減圧恒温恒湿槽
主な用途
航空機用装備品の気圧、温度、湿度変化に対する信頼性を評価
仕様
圧力範囲：101.3～0.1kPa
温度範囲：-70～180℃
湿度範囲：20～95%r.h.
温度範囲：-70～180℃
湿度範囲：20～95%r.h.
設置機関名
あいち産業科学技術総合センター産業技術センター（電話：0566‐24‐1841）
その他の機器はこちら
その他の機器はこちら
Ｘ線透視検査装置
主な用途
航空機用部品、装備品の非破壊検査
仕様
試料サイズ：直径600mm×高さ890mm
最大視野：200mm×200mm
最大厚さ：アルミニウム（130mm）、プラスチック（220mm）
最小識別欠陥：100µm
最大視野：200mm×200mm
最大厚さ：アルミニウム（130mm）、プラスチック（220mm）
最小識別欠陥：100µm
設置機関名
栃木県産業技術センター（電話：028‐670‐3396）
その他の機器はこちら
その他の機器はこちら
Ｘ線応力測定装置
主な用途
航空機用部品、製品の残留応力測定
仕様
試料サイズ：最大高さ約1100mm
測定可能な局所領域：1mm×1mm
マッピング測定に対応
測定方法：sin2Ψ法、並傾法/側傾法
測定可能な局所領域：1mm×1mm
マッピング測定に対応
測定方法：sin2Ψ法、並傾法/側傾法
設置機関名
新潟県工業技術総合研究所下越技術支援センター（電話：025‐244‐9168）
その他の機器はこちら
その他の機器はこちら
サーマルデバイス評価装置
主な用途
航空機部品、装備品の熱設計や断熱材料の熱特性評価
仕様
熱測定分解能：0.01℃
時間分解能：1µs
通電電圧：～100V
通電電流：～200A
時間分解能：1µs
通電電圧：～100V
通電電流：～200A
設置機関名
長野県技術総合センター（電話：026‐268‐0602）
その他の機器はこちら
その他の機器はこちら
クリープ試験機
主な用途
航空機用部品、製品の材料強度試験、熱処理、表面処理技術開発に利用
仕様
最大試験力 50kN（800℃以下）、20kN（900℃）
制御温度範囲 300℃～900℃
制御温度範囲 300℃～900℃
設置機関名
公益財団法人南信州・飯田産業センター工業技術センター（電話：0265‐52‐1630）
その他の機器はこちら
その他の機器はこちら
耐温度ストレス性評価試験装置
主な用途
航空機用部品、装備品の急激な環境温度変化に対する安全性、信頼性を評価
仕様
冷熱衝撃試験
髙温さらし温度範囲：60～300℃
低温さらし温度範囲：-70℃～0℃
急速温度変化試験
温度範囲：-70℃～180℃
温度変化速度：（上昇）23℃/min（降下）18℃/min
髙温さらし温度範囲：60～300℃
低温さらし温度範囲：-70℃～0℃
急速温度変化試験
温度範囲：-70℃～180℃
温度変化速度：（上昇）23℃/min（降下）18℃/min
設置機関名
静岡県工業技術研究所浜松工業技術支援センター（電話：053‐428‐4152）
その他の機器はこちら
その他の機器はこちら
高速高出力非破壊検査装置
設置機関名
光学特性評価装置
設置機関名
電磁環境試験機
設置機関名

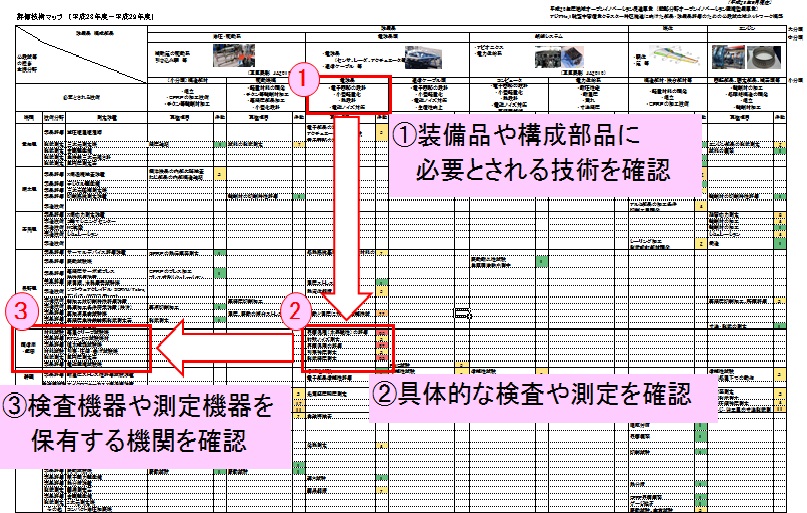

航空機産業支援に関する評価技術マップ
航空機の装備品や構成部品に関する技術課題について、評価技術や支援機器を有する公設試験研究機関は次の「評価技術マップ」から確認できます。
